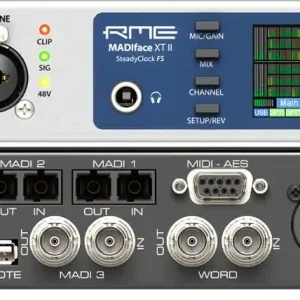

Beschreibung
Features:Analoger TeilAD, Line In 1-8,Rückseite Eingang: 6,3 mm Stereoklinke, servosymmetrisch Rauschabstand (SNR) @:LoGain: 116 dB (AES17), 118 dBA Rauschabstand (SNR) @:+4 dBu: 115 dB (AES17), 117 dBA Frequenzgang @ 44.1 kHz, -0,1 dB: 8,9 Hz – 20,4 kHz Frequenzgang @ 96 kHz, -0,5 dB: 4,3 Hz – 45,2 kHz Frequenzgang @ 192 kHz, -1 dB: 3 Hz – 89 kHz Filter: Short Delay Sharp, 5 / 5 / 6 Samples Latenz THD @ -1 dBFS: THD+N @ -1 dBFS: Übersprechdämpfung: > 110 dB Maximaler Eingangspegel: +19 dBu Eingang: 6,3 mm Stereoklinke, elektronisch symmetriert Eingangsimpedanz @ 1 kHz: 10 kOhm unsymmetrisch, 10,6 kOhm symmetrisch Eingangsempfindlichkeit schaltbar Lo Gain und +4 dBu Eingangspegel für 0 dBFS @ +19 dBu: +19 dBu Eingangspegel für 0 dBFS @ +4 dBu: +13 dBu Variabler Gain: 0 bis +12 dB Minimaler Eingangspegel für 0 dBFS: +1 dBu, -1,2 dBVMikrophon In 9-12, Frontseite Eingang: XLR, elektronisch symmetriert Eingangsimpedanz: 3,4 kOhm Rauschabstand (SNR) @ Gain + 10 dB: 113 dB RMS unbewertet, 116 dBA Regelbereich Gain: 54 dB Maximaler Eingangspegel, Gain +6 dB: +10 dBu Maximaler Eingangspegel, Gain +60 dB: -44 dBu CLIP LED: 0 dBFS SIG LED: -42 dBFSInstrument In 9-12, Frontseite Eingang: 6,3 mm Monoklinke unsymmetrisch Eingangsimpedanz: 1 MOhm Rauschabstand (SNR): 113 dB RMS unbewertet, 116 dBA Maximaler Eingangspegel, Gain +6 dB: +21 dBu Maximaler Eingangspegel, Gain +60 dB: -33 dBu Frequenzgang @ 44.1 kHz, -0,5 dB: 2,5 Hz – 20,5 kHz Frequenzgang @ 96 kHz, -0,5 dB: 2,5 Hz – 25 kHz Frequenzgang @ 192 kHz, -1 dB:1,7 Hz – 36 kHzDA – Stereo Monitor Output Phones (9-12) Ausgang: 2 x 6,3 mm Stereoklinke, unsymmetrisch maximaler Ausgangspegel bei 0 dBFS: +17 dBu Max Ausgangsleistung pro Kanal, 32 Ohm Last, 0,1% THD: 210 mW (2,5 Veff, +10 dBu) Rauschabstand (SNR): 116 dB (AES17), 118 dBA Ausgangsimpedanz: 2 OhmDA, Line Out 1-8, Rückseite Ausgang: 6,3 mm Stereoklinke, servosymmetrisch Rauschabstand (SNR) @ HiGain: 116,5 dB (AES17), 118.5 dBA Rauschabstand (SNR) @ +4 dBu: 116 dB (AES17), 118 dBA Rauschabstand (SNR) @ -10 dBV: 107 dB (AES17), 109 dBA Frequenzgang @ 44.1 kHz, -0,1 dB: 0 Hz – 20,2 kHz Frequenzgang @ 96 kHz, -0,5 dB: 0 Hz – 44,6 kHz Frequenzgang @ 192 kHz, -1 dB: 0 Hz – 77,5 kHz Filter: Short Delay Sharp, 6 / 6 / 6 Samples Latenz THD+N: Ausgangspegel schaltbar Hi Gain, +4 dBu, -10 dBV Ausgangspegel bei 0 dBFS @ +19 dBu: +19 dBu Ausgangspegel bei 0 dBFS @ +13 dBu: +13 dBu Ausgangspegel bei 0 dBFS @ +4 dBu: +2 dBV (+4,2 dBu) Ausgangsimpedanz: 75 OhmMIDI 1 x MIDI I/O über 5-pol DIN Buchsen Galvanische Trennung über Optokoppler am Eingang Hi-Speed Mode mit Jitter und Reaktionszeit typisch unter 1 ms Getrennte 128 Byte FIFOs für Ein- und AusgangDigitaler Teil Clocks: Intern, ADAT In, AES In, SPDIF In, Wordclock In Jitterunterdrückung externer Clocks: > 50 dB (> 1 Hz) Praktisch kein effektiver Jittereinfluss der Clock auf AD- und DA-Wandlung PLL arbeitet selbst mit mehr als 100 ns Jitter ohne Aussetzer Digitale Bitclock-PLL für störungsfreies Varipitch im ADAT-Betrieb Unterstützte Samplefrequenzen: 28 kHz bis zu 200 kHzDigitale EingängeAES/EBU 1 x XLR, trafosymmetriert, galvanisch getrennt, nach AES3-1992 hochempfindliche Eingangsstufe ( SPDIF kompatibel (IEC 60958) Akzeptiert Consumer und Professional Format Lock Range: 27 kHz – 200 kHz Jitterunterdrückung: > 50 dB (> 1 Hz)ADAT Optical 2 x TOSLINK, Format nach Alesis-Spezifikation Standard: 2 x 8 Kanäle 24 Bit, maximal 48 kHz Double Speed (S/MUX): 2 x 4 Kanäle 24 Bit 96 kHz Quad Speed (S/MUX4): 2 x 2 Kanäle 24 Bit 192 kHz Quad Speed Windows USB: 1 x 2 Kanäle 24 Bit 192 kHz Bitclock PLL für perfekte Synchronisation auch im Varispeed-Betrieb Lock Range: 31,5 kHz – 50 kHz Jitterunterdrückung: > 50 dB (> 1 Hz)SPDIF optical (ADAT 1/2) 1 x optisch, nach IEC 60958 Akzeptiert Consumer und Professional Format Lock Range: 27 kHz – 200 kHz Jitterunterdrückung: > 50 dB (> 1 Hz)Word Clock BNC Interne Terminierung 75 Ohm schaltbar Automatische Double/Quad Speed Detektion und Konvertierung zu Single Speed SteadyClock garantiert jitterarme Synchronisation auch im Varispeed-Betrieb Unempfindlich gegen DC-Offsets im Netzwerk Signal Adaptation Circuit: Signalrefresh durch Zentrierung und Hysterese Überspannungsschutz Pegelbereich: 1,0 Vss – 5,6 Vss Lock Range: 27 kHz – 200 kHz Jitterunterdrückung: > 50 dB (> 1 Hz)Digitale AusgängeAES/EBU 1 x XLR, trafosymmetriert, galvanisch getrennt, nach AES3-1992 Ausgangsspannung Professional 4,2 Vss, Consumer 2,4 Vss Format Professional nach AES3-1992 Amendment 4 Format Consumer (SPDIF) nach IEC 60958 Single Wire Mode, Samplefrequenz 28 kHz bis 200 kHzADAT 2 x TOSLINK Standard: 2 × 8 Kanäle 24 Bit, maximal 48 kHz Double Speed (S/MUX): 2 × 4 Kanäle 24 Bit 96 kHz Quad Speed (S/MUX4): 2 × 2 Kanäle 24 Bit 192 kHz Quad Speed Windows USB: 1 × 2 Kanäle 24 Bit 192 kHzSPDIF optical (ADAT 1/2) Format Consumer (SPDIF) nach IEC 60958 Samplefrequenz 28 kHz bis 200 kHzWord Clock BNC Maximaler Pegel: 5 Vss Pegel bei Terminierung mit 75 Ohm: 4,0 Vss Innenwiderstand: 10 Ohm Frequenzbereich: 27 kHz – 200 kHzAllgemeines Stromversorgung: Internes Schaltnetzteil, 100 – 240 V AC, 30 Watt Minimaler Leistungsbedarf: 15 Watt typischer Leistungsbedarf: 22 Watt Maße mit Rackohren (BxHxT): 483 × 44 × 242 mm Maße ohne Rackohren/Bügel (BxHxT): 436 × 44 × 236 mm Gewicht: 2,8 kg Temperaturbereich: +5° bis zu +50° Celsius Relative Luftfeuchtigkeit: Spezifikationen: Farbe: Weiß Rackmontierbar: Ja Line Eingänge: 4 Line Ausgänge: 8 Mikrofon Eingänge: 8 Phono Eingänge: 2 Instrumenten Eingänge: 2 Digitalausgang: ADAT / S/PDIF Digitaleingang: AES/EBU Kopfhörerausgang: Ja MIDI Eingang: 1 Port MIDI Ausgänge: 1 Port Host Schnittstelle: USB Anzahl der Kopfhörerausgänge: 2 Typ: Audio Interface Thema: Recording und Studio Bedienungsanleitung / Sicherheitshinweise: Handbuch (2,03 MB) Weiterführende Links: Druckversion
