Beschreibung

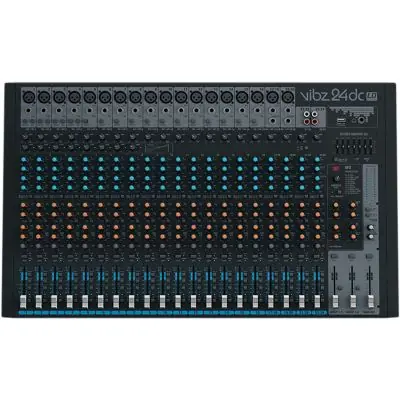

Features:24-Kanal-Mischpult mit 16 Mono- und 4 Stereo-KanalzügenSymmetrische Mikrofon- und Line-Eingänge3-Band-EQ mit semiparametrischer Mittenregelung4 Aux-Sends, 2 umschaltbar (pre- oder post-fader)8 Mono-Kanäle mit Inserts und KompressorTasten für Kanal-Routing, Mute und PFL48V-Phantomspeisung4 Subgruppen mit separaten AusgängenDigitaler 24-Bit-Effektprozessor und globaler 7-Band-Grafik-EQSymmetrische und unsymmetrische Summen-AusgängeAusgänge für Regie und KopfhörerFrequenzgang 10 Hz – 45 kHzTechnische Daten AllgemeinProduktart: Mischpulte Typ: Home-Recording , Live Anzahl Kanäle: 24 Technische Daten MikrofonMono Mic/Line Eingangskanäle: 16 Mono Mic/Line Eingangsanschlüsse : 6,3 mm Stereoklinke , XLR Mono Mic Eingangstyp: elektronisch symmetriert Frequenzgang Mono Mic Eingang: 10 – 45000 Hz Verstärkungsbereich Mono Mic Eingang: – 50 dB THD Mono Mic Eingang: 0,0058% Impedanz Mono Mic Eingang: 4000 Ohm S/N Ratio Mono Mic Eingang: 113 dB Mono Line Eingangstyp: elektronisch symmetriert Frequenzgang Mono Line Eingang: 10 – 45000 Hz Verstärkungsbereich Mono Line Eingang: – 50 dB THD Mono Line Eingang: 0,0045 % Impedanz Mono Line Eingang: 21000 Ohm S/N Ratio Mono Line Eingang: 116 dB Mono Kanal Equalizer Höhen: +/-15 dB @ 12.000 Hz Mono Kanal Equalizer Mitten: +/-15 dB @ 2.500 Hz Mono Kanal Equalizer Bässe: +/-15 dB @ 80 Hz Bedienelemente Mono Mic und Line Eingangskanäle: 3 Band-EQ (High,Mid,Low) , AUX Send 1-2 (pre, AUX2 pre/post umschaltbar) , AUX Send 3-4 (post) , Bal , Gain , Kanal Fader , LINE/USB-Umschaltung (Kanäle 21 – 24) , PFL / Solo Schalter , Routing (Group 1/2, Group 3/4, Main L+R) Phantomspeisung: 48 V DC schaltbar Mono-Inserts: 8 Anschlüsse Mono-Inserts: 6,3mm-Klinke Technische Daten Stereo KanäleStereo Line Eingangskanäle: 4 Stereo Line Eingangsanschlüsse: 6,3 mm Stereoklinke Stereo Line Eingangstyp: elektronisch symmetriert , unsymmetrisch Frequenzgang Stereo Line Eingang: 10 – 45000 Hz Verstärkungsbereich Stereo Line Eingang: – 50 dB THD Stereo Line Eingang: 0,0045 % Impedanz Stereo Line Eingang: 37000 Ohm S/N Ratio Stereo Line Eingang: 116 dB Stereo Kanal Equalizer Höhen: +/-15 dB @ 12.000 Hz Stereo Kanal Equalizer hohe Mitten: +/-15 dB @ 2.500 Hz Stereo Kanal Equalizer tiefe Mitten: +/-15 dB @ 2.500 Hz Stereo Kanal Equalizer Bässe: +/-15 dB @ 80 Hz Bedienelemente Stereo Line Eingangskanäle: 7-Band-Grafik-EQ , AUX/DFX Send 1 – 4 , DFX Mute , DFX Presets , DFX to Aux , DFX to Main , EQ On/Off , Lautstärke Phones/CTRL , Netzschalter , Phantomspeisung , Summen-Fader (Main Mix) , TK In To Main/To CTRL , Umschaltung GROUP/MAIN , USB Typ B Technische Daten Main SectionAUX/Effekt Send Kanäle: 4 AUX/Effekt Send Anschlüsse: 6,3 mm Monoklinke Stereo AUX Return Kanäle: 1 Stereo AUX Return Anschlüsse: 6,3 mm Monoklinke Gruppen Ausgang: 4 Gruppen Ausgangsanschlüsse: 4 x 6,3-mm-Stereoklinke (TRS) Max. Pegel Unsymmetrische Stereo Main-Ausgänge: 22 dBu Stereo Control Room Ausgänge: 1 Stereo Control Room Ausgangsanschlüsse: 2 x 6,3-mm-Stereoklinke (TRS) Kopfhörerausgang: 1 Kopfhörerausgangsanschlüsse: 6,3 mm Stereoklinke Digitaler Effektprozessor: Ja Anzahl Presets: 100 DMX Ausgang: 1 DMX Ausgangsanschlüsse: 2 x 6,3-mm-Stereoklinke (TRS) Fußschalteranschlüsse DFX Mute: 6,3 mm Monoklinke Bedienelemente Main-Section: 7-Band-Grafik-EQ , AUX/DFX Send 1 – 4 , DFX Mute , DFX Presets , DFX to Aux , DFX to Main , EQ On/Off , Lautstärke Phones/CTRL , Netzschalter , Phantomspeisung , Summen-Fader (Main Mix) , TK In To Main/To CTRL , Umschaltung GROUP/MAIN Anzeigeelemente: DFX Peak , DFX to Main , PFL-Anzeige , Phantomspeisung , Power , Signal Stromversorgung: 100 V AC – 240 V AC / 50 – 60 Hz Breite: 712 mm Höhe: 80 mm Tiefe: 425 mm Gewicht: 9,442 kg Spezifikationen: Typ: Mischpult Thema: PA und Beschallung Bedienungsanleitung / Sicherheitshinweise: Handbuch (3,12 MB) Weiterführende Links: Druckversion
